电力测功机检验台的技术方案怎么做?

更新时间:2019-9-25 21:10:29 浏览次数:

  电力测功机检验台的技术方案怎么做?


  今天来和大家说说电力测功机检验台的技术方案怎么做?


  一、概述


  电力测功机是发动机台架性能试验的专用检测设备。该系统采用交流测功机和变频控制技术,以及计算机技术和试验软件,满足台架试验的测试要求。


  二、主要功能特点


  1、本系统主要由下列几部分组成:


  (1)主机:交流电力测功机;


  (2)测功机控制:ABB交流变频调速装置,采用手动旋钮调节运行工况点;


  (3)油门执行机构及其控制:直流力矩电机,手动恒位置控制;自动恒转速控制


  (4)检测及数据处理部分:采用工控计算机,检测、显示各种检测参数,进行数据管理,打印试验报告,绘制发动机特性曲线;


  2、采用ABB全数字控制装置,交流电力测功机具有电动-测功两种运行状态,电动时可拖动发动机,使发动机自动运转,测功时对发动机施加负载,控制特性快速、稳定;


  3、测功运行时将发动机机械能量转换为电能回馈电网,由电网回收再利用,在低速运行时能够达到测功机额定扭矩能力;


  4、测功机控制操作有恒扭矩/恒转速/恒电流控制方式,操作人员可根据需要或习惯自行选择;


  5、具有远距离隔室操作发动机油门开度功能;


  6、系统检测及数据处理操作采用工业控制计算机,提高系统的可靠性,完成试验过程数据显示、打印,存储和最终输出试验报告、绘制特性曲线;


  7、检测和显示数据:


  (1)转速;


  (2)扭矩;


  (3)发动机油门开度;


  (4)机油温度;


  (5)出水温度;


  (6)排气温度;


  (7)机油压力;


  (8)燃油消耗。


  8、系统安全保护措施有:超速保护、故障保护、紧急停车按钮、发动机熄火停车保护继电器接点、报警指示灯;


  9、试验方法及试验数据的处理按照相关国家标准和行业标准进行。


  三、技术参数

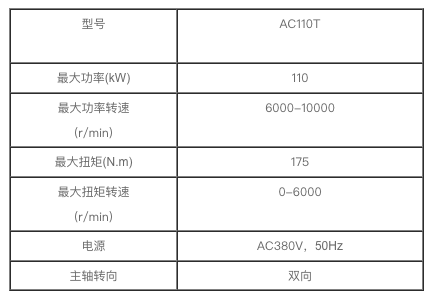

  1、主要动力参数:(以AC110T为例)

电力测功机

  2、电动油门执行机构参数:


  最大直线行程:30mm;


  3、测试精度:


  (1)转速:±0.2%;


  (2)扭矩:±0.5%F.S;


  (3)油耗:±1%;


  (5)机油温度:±1oC;


  (6)出水温度:±1oC;


  (7)排气温度:±10oC;


  (8)机油压力:±1%F.S;


  4、使用条件:


  (1)电源:进线开关容量:三相AC380V


  (2)环境温度:0-40oC;


  (3)相对湿度:≤85%


  四、系统配置


  1、交流电力测功机主机


  2、控制柜


  ABB交流变频调速装置


  逻辑控制电路


  接口电路


  电压表、电流表


  3、操作台


  工业控制计算机


  彩色显示器


  打印机


  操作单元


  数据采集单元


  系统软件


  4、油耗仪


  5、油门执行机构


  6、信号线和电缆线


  7、技术文件
